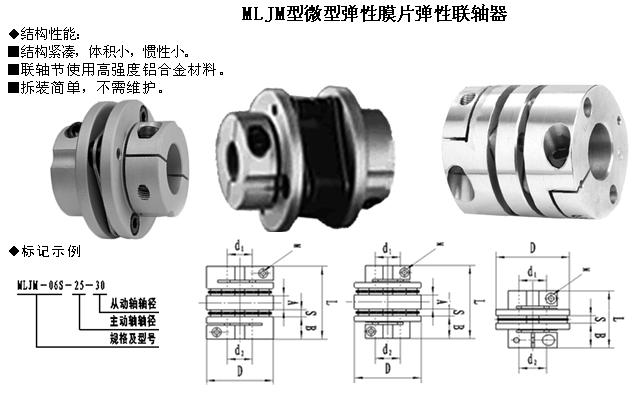

MLJM-D型單型膜片彈性聯軸器基本參數和主要尺寸
|
型 號
|
MLJM-03S
|
MLJM-04S
|
MLJM-05S
|
MLJM-06S
|
MLJM-08S
|
|
基
本
參
數
|
許用扭矩N·m
|
4
|
10
|
25
|
60
|
100
|
|
最高轉速rpm
|
10000
|
10000
|
10000
|
10000
|
10000
|
|
扭轉剛度(N.m／rad)
|
2200
|
5200
|
10000
|
21800
|
37800
|
|
軸向剛度(N／mm)
|
32
|
40
|
24
|
38.2
|
27.4
|
|
容許角度偏差
|
2°
|
2°
|
2°
|
2°
|
2°
|
|
容許軸向偏差
|
±0.4
|
±0.6
|
±0.8
|
±0.9
|
±1.1
|
|
容許平行偏差
|
-
|
±0.22
|
±0.24
|
±0.30
|
±0.50
|
|
轉動慣量(kg·cm2)
|
6.9×10－6
|
32.5×10－6
|
105×10－6
|
260×10－6
|
1070×10－6
|
|
尺
寸
mm
|
D
|
34
|
44
|
57
|
68
|
82
|
|
L
|
37
|
48.2
|
57
|
70
|
98
|
|
B
|
12
|
15
|
20
|
24
|
30
|
|
A
|
7
|
9
|
11
|
14
|
22
|
|
S
|
3
|
4.6
|
3
|
4
|
8
|
|
d1、 d2
|
4～11
|
6～19
|
8～25
|
10～30
|
20～35
|
|
重量(近擬值)g
|
60
|
130
|
260
|
480
|
1080
|
LJM-S型雙型膜片彈性聯軸器基本參數和主要尺寸
|
型 號
|
MLJM-03D
|
MLJM-04D
|
MLJM-05D
|
MLJM-06D
|
MLJM-08D
|
|
基
本
參
數
|
許用扭矩(N·m)
|
4
|
10
|
25
|
60
|
100
|
|
最高轉速
|
10000
|
10000
|
10000
|
10000
|
10000
|
|
扭轉剛度(N.m／rad)
|
3200
|
8800
|
18000
|
36000
|
52800
|
|
軸向剛度(N／mm)
|
64
|
80
|
48
|
76.4
|
54.8
|
|
容許角度偏差
|
1°
|
1°
|
1°
|
1°
|
1°
|
|
容許軸向偏差
|
±0.2
|
±0.3
|
±0.4
|
±0.45
|
±0.55
|
|
容許平行偏差
|
-
|
-
|
-
|
±0.02
|
±0.22
|
|
轉動慣量(kg·cm2)
|
3.8×10－6
|
15.8×10－6
|
74.0×10－6
|
180.6×10－6
|
726.5×10－6
|
|
尺
寸
mm
|
D
|
34
|
44
|
57
|
68
|
82
|
|
L
|
27
|
35
|
43
|
52
|
68
|
|
B
|
12
|
15
|
20
|
24
|
30
|
|
A
|
—
|
—
|
—
|
—
|
—
|
|
S
|
3
|
4.6
|
3
|
4
|
8
|
|
d1、d2
|
4～11
|
6～19
|
8～25
|
10～30
|
20～35
|
|
重量(近擬值)g
|
40
|
110
|
180
|
330
|
750
|
